6
C
Carbone
Produit minéral

Le noir de carbone a été initialement produit, en Chine, par combustion incomplète dans des lampes à huile (c’est le noir de fumée), et destiné à fournir le pigment noir de l’encre de Chine. C’est en 1912, qu’il montra fortuitement ses qualités exceptionnelles de renforcement des pneumatiques en caoutchouc.

Données industrielles

Le noir de carbone est dénommé, en anglais, carbon black.

Caractéristiques

Les noirs de carbone sont constitués de carbone (de 98 à 99,7 %) présent sous forme de particules sphériques (de 10 à 500 nm) agrégées (quelques dizaines à quelques centaines de particules). Leur surface spécifique est comprise entre 10 et 300 m2/g.

Il existe de nombreuses qualités de noir de carbone, en fonction des matières premières utilisées, des conditions de combustion et de décomposition thermique.

Fabrication industrielle

Il est produit principalement par combustion incomplète de résidus pétroliers lourds selon le procédé Oil Furnace Black (utilisé pour 98 % de la production mondiale). La réaction a lieu dans un four dans lequel est brûlé du gaz naturel en présence d’un excès d’air. La charge pétrolière est introduite radialement. La température atteinte, de 1400 à 2000°C et la durée de réaction de 1/100 à 1/10 de seconde dépend du type de noir désiré. Les gaz de combustion, contenant le noir de carbone, sont refroidis rapidement par pulvérisation d’eau puis le noir de carbone est récupéré par filtration. Par exemple, l’unité Cofrablack (filiale d’Orion) d’Ambès (33) utilisait 4000 filtres à manche en fibre de verre de 3 m de long et 15 à 20 cm de diamètre. Un courant gazeux inversé vide les filtres alternativement toutes les 2 à 3 minutes. L’achat de la charge pétrolière lourde représente plus de 30 % du prix de vente. Les unités de production ont une capacité moyenne de 75 t/jour et, par usine, on compte, en général, de 2 à 5 unités.

Les rendements sont d’environ 50 % par rapport au carbone contenu dans la charge.

Du goudron de houille est utilisé, partiellement, par Orion dans ses usines allemandes.

Le craquage de l’acétylène, avec des températures de plus de 2000°C, donne les noirs de carbone les plus purs et possédant un caractère conducteur plus marqué. En France, une telle production est réalisée à Berre l’Etang par la Société du Noir d’Acétylène de l’Aubette (SN2A) acquise par Orion Engineered Carbons, en octobre 2018.

Productions

Capacités de production : en 2023, la capacité de production mondiale est de 20 millions de t/an. En 2021, elle était de 8,2 millions de t en Chine avec une centaine d’usines.

Production mondiale : en 2020, elle est de 14 millions de t dont 5,2 millions de t en Chine, en 2021.

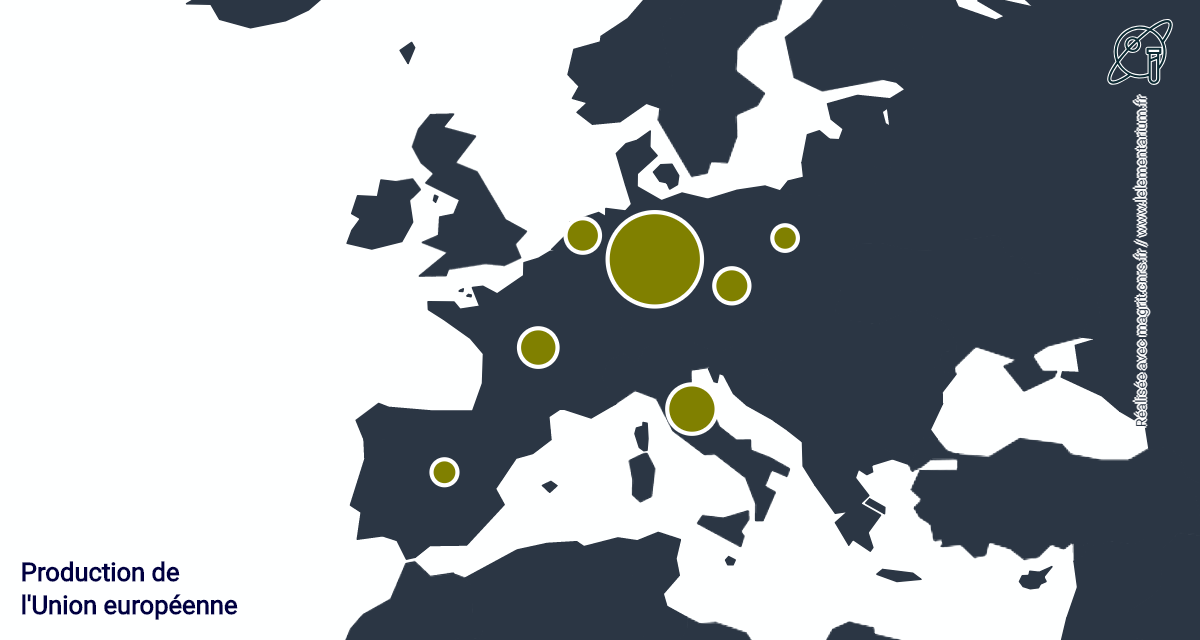

Productions de l’Union européenne : en 2023, avec un total de 1,146 million de t.

en tonnes
Allemagne, en 2022 426 373 France, en 2016 140 308
Italie 234 357 Pays Bas, en 2014 112 143
Hongrie, en 2021 156 243 Espagne 80 569
République tchèque, en 2019 144 385 Pologne, en 2017 65 040
Source : Eurostat

En 2017, la production française a diminué avec l’arrêt de la production de l’usine d’Ambès de 50 000 t/an. La production n’étant plus assurée que par un seul producteur, celle-ci est devenue confidentielle.

Commerce international : en 2023.

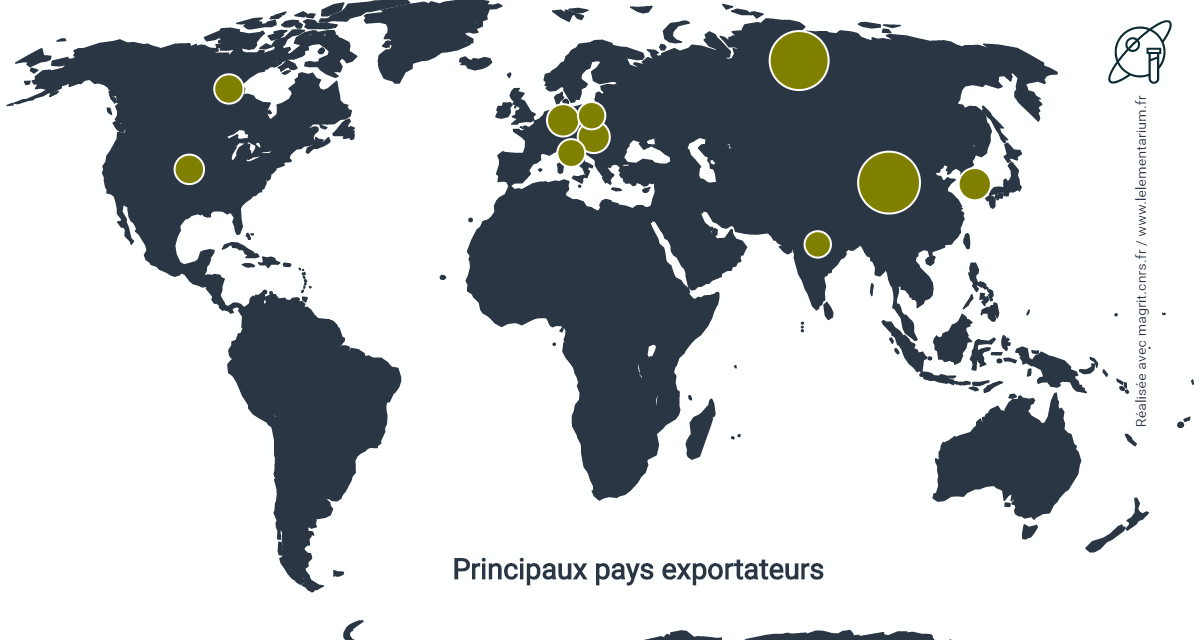

Principaux pays exportateurs : sur un total de 4,314 millions de t, en 2022.

en t
Russie 776 490 Canada 202 178
Chine 727 228 Allemagne 167 315
Inde 296 666 États-Unis 132 975
Corée du Sud 281 372 Hongrie 127 887
Pologne 239 802 Thaïlande 121 617

Source : ITC

Les exportations chinoises sont destinées à 30 % à la Thaïlande, 24 % au Vietnam, 12 % à l’Indonésie, 4 % à la Pologne.

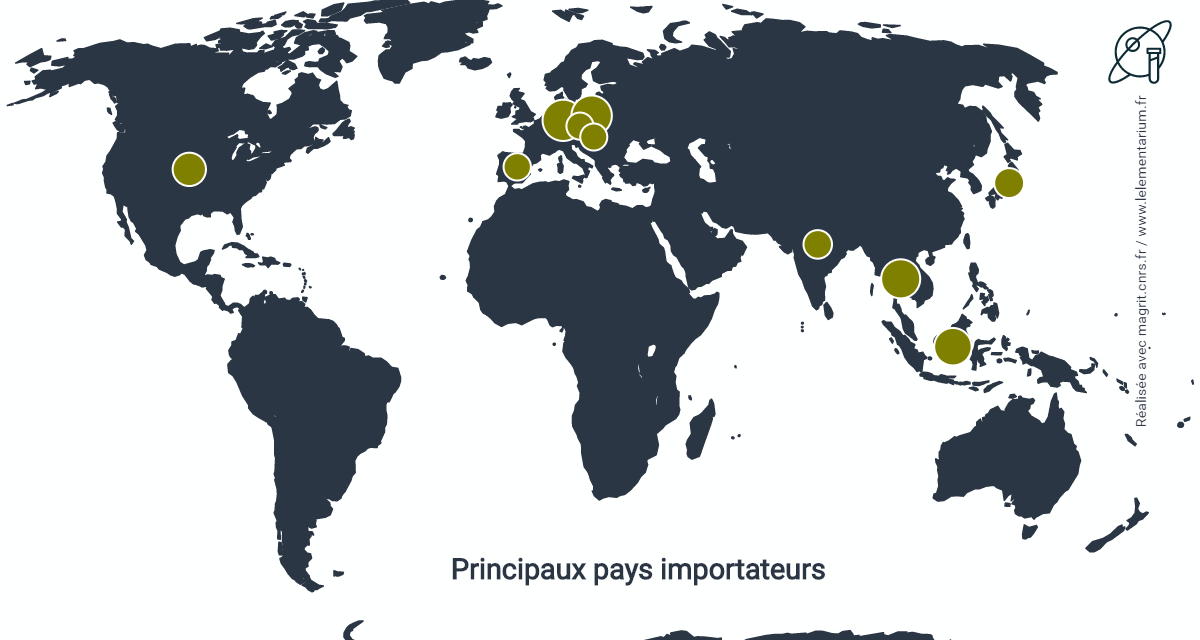

Principaux pays importateurs.

en t
Thaïlande 358 535 Indonésie 225 051
Pologne 329 894 Allemagne 208 978
Turquie 295 695 États-Unis 179 582
Vietnam 277 369 Inde 158 574
Chine 274 048 Belgique 125 796

Source : ITC

Les importations thaïlandaises proviennent à 52 % de Chine, 14 % de Corée du Sud, 11 % d’Inde, 11 % de Russie.

Producteurs : en capacités mondiales annuelles de production.

en milliers de t/an
Cabot (États-Unis) 2 133 China Synthetic Ruber (Taipei chinois) 860
Aditya Birla Group (Inde) 2 050 PCBL (Inde) 603
Orion Engineered Carbons (Luxembourg) 1 275 Omsk Carbon (Russie) 505
Jiangxi Black Cat Carbon (Chine) 1 155 Longxing Chemical (Chine) 420
Tokai Carbon (Japon) 941
Sources : rapports des sociétés et China Synthetic Rubber
  • Cabot, exploite 37 usines dans le monde, avec une capacité de production de 2,5 millions de t/an en 2020. Aux États-Unis, en Louisiane à Franklin et Ville Plate, dans le Massachusetts à Billerica et Haverhill, au Texas à Pampa, au Canada, à Sarnia dans l’Ontario, en Argentine à Campana, au Brésil à Maua, en Colombie à Cartagena, en République tchèque à Valasske Mezirici, en France à Lillebonne, en Italie à Ravenne, au Pays Bas à Botlek, en Indonésie à Cilega, au Mexique à Altamira, au Venezuela à Valencia, au Japon à Chiba et Shimonoseki, en Chine à Shanghai, Tianjin et Xingtai.
  • Birla Carbon, filiale de Aditya Birla Group produit du noir de carbone, avec une capacité de production de 2,050 million de t/an, dans 16 usines, en Égypte avec des capacités de production de 315 000 t/an, en Inde avec 346 000 t/an, à Murdhawa, Patalganga avec 84 000 t/an et Gummidipoondi, en Thaïlande, à Angthong, avec 275 000 t/an, en Chine à Jining avec 120 000 t/an et Weifong et après l’acquisition de Columbian Carbon) aux États-Unis à Ulysses dans le Kansas et Centerville en Louisiane, au Canada à Hamilton dans l’Ontario, au Brésil à Cutatão avec 150 000 t/an et Camacari, en Corée du Sud à Yeosu, en Espagne à Gajano, en Cantabrique, avec 95 000 t/an, en Italie à San Martino di Trecate et en Hongrie, à Tiszaujvaros.
  • Orion Engineered Carbons (ex Degussa, ex Evonik), n°3 mondial, avec une capacité de production de 1,150 million de t/an et une production de 932 100 t dont 710 700 t pour le renforcement des caoutchoucs (7 % du marché mondial) et 221 400 t destinés à des spécialités (24 % du marché mondial). Dispose de 14 unités de production de noir de carbone, aux États-Unis, à Belpre dans l’Ohio avec une capacité de production de 74 000 t/an, à Borger au Texas avec 105 000 t/an, à Orange au Texas avec 74 000 t/an et à Ivanoe en Louisiane avec 122 000 t/an, en Corée du Sud, à Yeosu avec 245 000 t/an, en Chine, à Quingdao avec 75 000 t/an, au Brésil, à Paulinia dans l’État de Sao Paulo avec 95 000 t/an, en Afrique du Sud, à Port Elizabeth avec 65 000 t/an, en Allemagne, à Cologne avec 142 000 t/an et à Dortmund dans une joint venture à 54 %, avec 128 000 t/an, en Suède, à Malmö avec 45 000 t/an, en Pologne, à Jaslo avec 40 000 t/an et en Italie, à Ravenne avec 75 000 t/an. En France, l’usine de Ambès, avec 50 000 t/an, a fermé fin décembre 2016. A acquis, en octobre 2018, auprès de LyondellBasell, à Berre l’Etang, la Société du Noir d’Acétylène de l’Aubette (SN2A) qui produit du noir de carbone obtenu à partir d’acétylène.
  • Jiangxi Black Cat Carbon, n°1 chinois et n°4 mondial, possède, en 2020, une capacité de 1,1 million de t/an avec 8 unités de production.
  • Tokai Carbon, possède des unités de production au Japon, à Kyushu Wakamatsu, Chita et Ishinomaki avec une capacité de production de 202 000 t/an, en Thaïlande à Babgkok avec 180 000 t/an, au Canada avec la société, Cancarb et son usine de Medicine Hat, dans l’Alberta avec une capacité de production de 54 000 t/an. En septembre 2018 a acquis la société Sid Richardson, avec une capacité totale de production de 440 000 t/an, qui exploite 3 usines aux États-Unis, à Big Spring, avec 115 000 t/an, et Borger, avec 170 000 t/an, au Texas et Addis, avec 155 000 t/an, en Louisiane.
  • China Synthetic Ruber, société taïwanaise, possède, en 2021, une capacité de production de 860 000 t/an avec 8 usines de production, 3 en Chine à Liaoning, Anhuyi et Chongqing avec 285 000 t/an, 1 à Taipei chinois à Kaohsiung avec 120 000 t/an, 1 en Inde à Dahej dans l’État du Gujarat avec 150 000 t/an et 3 aux États-Unis avec sa filiale Continental Carbon, à Phenix dans l’Alabama, Sunray au Texas et Ponca dans l’Oklahoma avec 305 000 t/an.
  • PCBL, filiale du groupe RP-Sanjiv Goenka, avec, en 2023, une capacité de production de 666 000 t/an et une production de 445 184 t exploite, en Inde, des usines au Bengale Occidental, à Durgapur avec 163 500 t/an, dans le Gujarat, à Palej avec 142 250 t/an et Mundra avec 204 750 t/an et dans le Kerala à Cochin avec 92 500 t/an.
  • Omsk Carbon, possède une capacité de production de 505 000 t/an, à Omsk avec 250 000 t/an et Volgograd avec 200 000 t/an. Une usine de 160 000 t/an a démarré, en 2018, à Mogilev, en Biélorussie.
  • Longxing Chemical, possède une capacité de production de 460 000 t/an à Shahe dans le Hebei et Jiaozuo dans le Henan.

Situation française

Production : en 2016, 140 308 t. Depuis, le volume de production est confidentiel.

Producteurs :

  • Orion Engineered Carbons avec l’usine Cofrablack à Ambès (33) d’une capacité de production de 50 000 t/an qui a fermé fin décembre 2016. A acquis, en octobre 2018, auprès de LyondellBasell, à Berre l’Etang, la Société du Noir d’Acétylène de l’Aubette (SN2A) qui produit du noir de carbone obtenu à partir d’acétylène.
  • Cabot produit du noir de carbone à Lillebonne (76).

Commerce extérieur : en 2023.

Les exportations étaient de 100 904 t avec comme principaux marchés à :

  • 30 % l’Espagne,
  • 27 % l’Allemagne,
  • 19 % la Belgique,
  • 7 % la Pologne
  • 3 % la République tchèque.

Les importations s’élevaient à 73 852 t en provenance principalement à :

  • 38 % d’Allemagne,
  • 17 % d’Égypte,
  • 10 % d’Italie,
  • 5 % de République tchèque,
  • 5 % de Chine.

Utilisations

Consommations : dans le monde, en 2022, de 14,5 millions de t, dont 4,8 millions de t en Chine. Répartition de la consommation, en 2019.

Chine 36 % Europe de l’ouest 9 %
États-Unis 11 % Japon 5 %
Inde 9 % Thaïlande 4,5 %

Source : IHS Markit

Secteurs d’utilisation du noir de carbone

En 2022, dans le monde (Source : Chemanalyst)


Pneus 65 % Encres 5 %
Autres caoutchoucs 20 % Matières plastiques 4 %

Source : Chemanalyst

Utilisations diverses :

  • Un pneu de 7 kg contient 3 kg de noir de carbone qui lui apporte sa résistance à l’usure. Une automobile (y compris les pneumatiques) contient près de 18 kg de noir de carbone. Les bandes de roulement utilisent des noirs d’environ 30 nm (10 à 20 nm pour les véhicules rapides et tout-terrain), les carcasses et les flancs des noirs de 30 à 60 nm. Les noirs fins apportent de la dureté, les noirs plus gros conservent la souplesse du caoutchouc. Le noir de carbone est actuellement, dans la fabrication des pneus verts, en partie concurrencé par les silices précipitées (voir le chapitre silice synthétiques).
  • Les encres liquides pour grands tirages (journaux) contiennent près de 10 % de leur masse de noir. Les encres grasses pour offset de 20 à 30 %.
  • Les peintures pour automobile, les laques pour mobilier et pianos contiennent des noirs très fins (10 à 20 nm).
  • Le noir de carbone assure, à des teneurs en masse de 1 à 3 %, la protection des plastiques et élastomères contre les UV. Utilisé pour les gaines électriques, les canalisations…
  • Les noirs de carbone conducteurs (150 000 t/an dans le monde), obtenus, en partie, à partir d’acétylène, sont utilisés dans les piles électriques salines (40 000 t/an), les câbles souterrains de haut voltage (60 000 à 80 000 t/an), les plastiques et caoutchoucs conducteurs…. Dans les câbles conducteurs, les noirs conducteurs sont incorporés dans l’enduction des torons d’aluminium et assurent ainsi l’égalisation du champ électrique et la prévention de l’effet Corona.
